Diese Seite soll meine private Erfahrung mit meiner
analogen Spur-N Modellbahn dokumentieren.

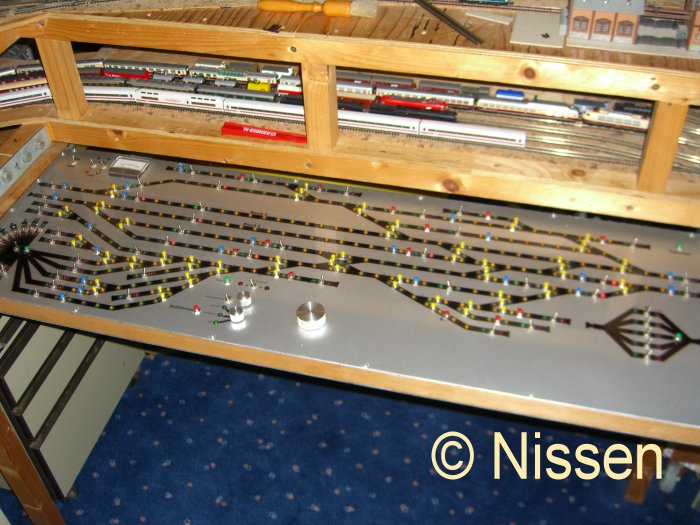

Mein Gleisbildstellpult
Hier findet ihr Bilder zu meinem Gleisbildstellpult, welches ich für meine Analoge N-Bahn zusammengebaut habe. Dies ist keine Anleitung sondern lediglich eine grobe Beschreibung meiner Konstruktion.
Mein Gleisbildstellpult besteht aus zwei Aluminiumplatten mit den Abmaßen 190 cm x 37 cm und einer Dicke von 3 mm.
Die beiden Platten sind rundherum mit vier Hartholzleisten (30 x 10 mm) zusammen gebaut.
Damit das Pult beim Bauen oder im Ruhezustand nicht im Wege ist, habe ich zwei Gleitschienen, wie man sie für Schubladen verwendet, an den Seiten montiert.
Somit kann es komplett unter die Anlage geschoben werden.
Bedingung war, dass eigentlich keine Elektronik in diesem Pult eingebaut sein sollte, sondern nur LEDs, Schalter und Taster.
Ich habe aber trotz der geringen Einbauhöhe ein Fahrpult (Pulsbreitensteuerung) integriert.
Verbunden ist das Pult mit der eigentlichen Steuerungselektronik durch mehrere hochadrige Telefonanschlussschnüre.
Die obere Platte ist entsprechend des Gleisbildes gebohrt worden.
Anschließend Silber lackiert und dann wurde mittels Filzstift die Strecken aufgemalt.
Mit sogenannten Rubbelbuchstaben wurde die Beschriftung aufgebracht.
Damit die obere Schicht nicht verkratzt oder die Buchstaben wieder abgehen, habe ich zum Schluss eine durchsichtige Selbstklebefolie (wie man sie für Schulbücher bekommt) aufgeklebt.

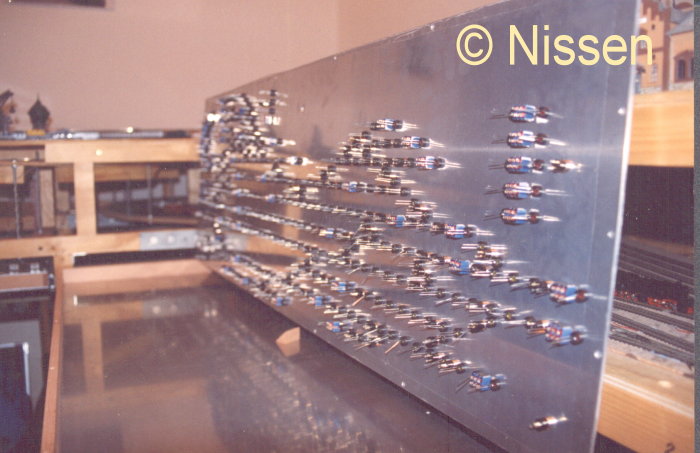

Jetzt konnte die Platte mit den LEDs, Schaltern und Tastern bestückt werden.

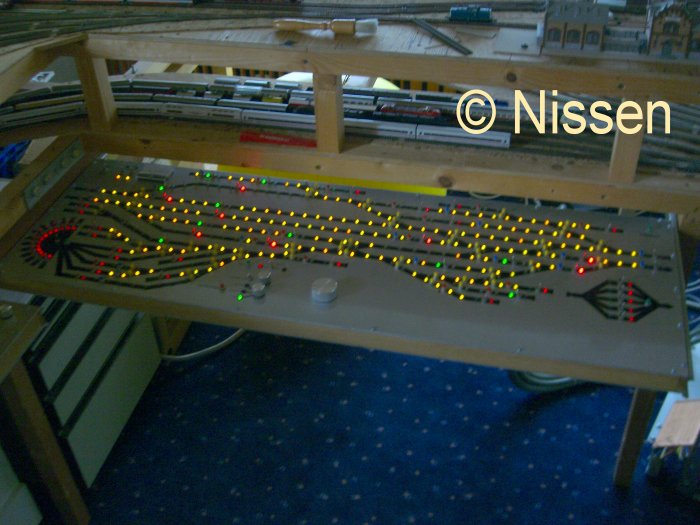

Hier sehen Sie mein geschlossenes Gleisbildstellpult nochmal im dunklen um die LEDs besser zuerkennen.
